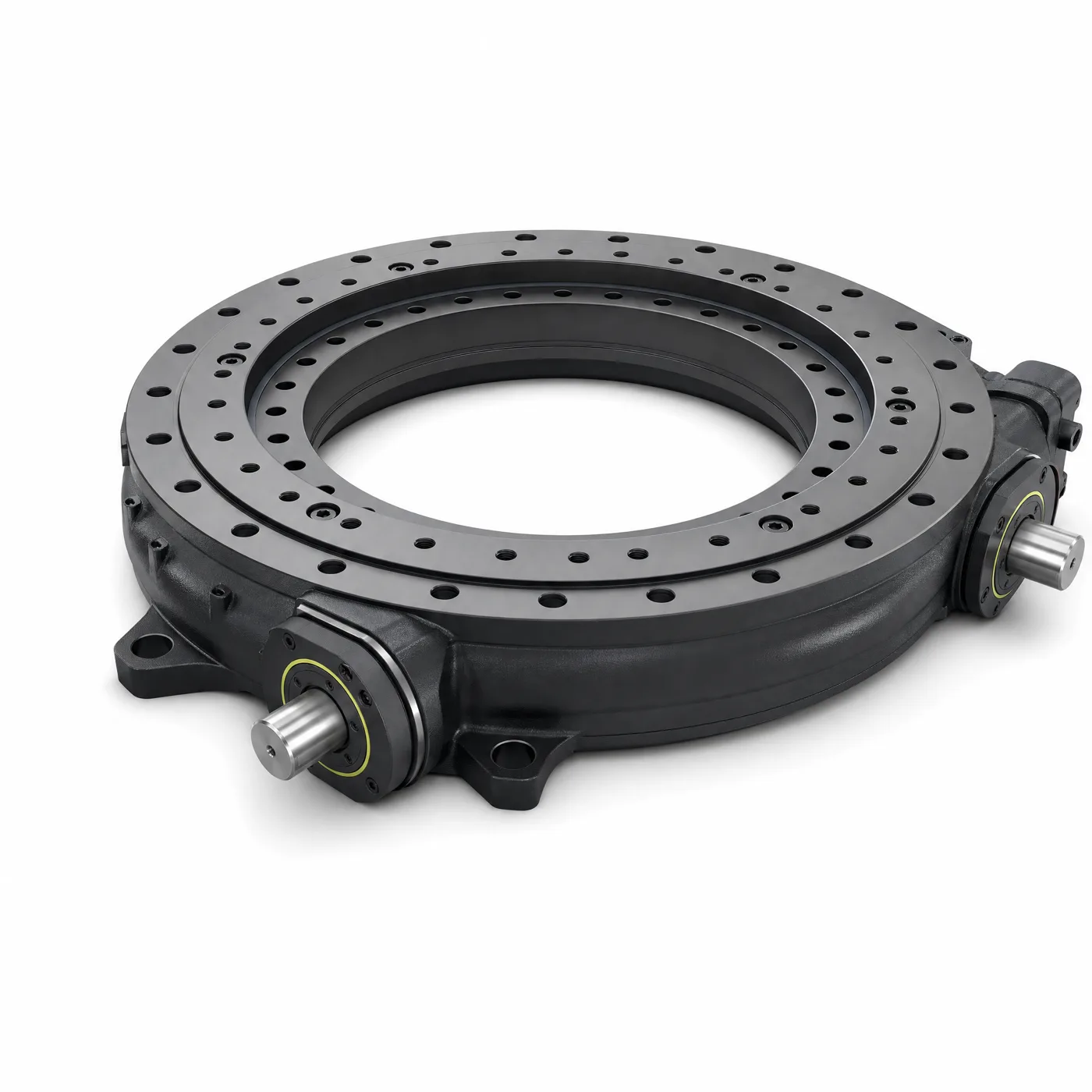

Drehverbindungen: Lager und Antrieb. In einem.
Drehverbindungen vereinen Wälzlager und Verzahnung in einer kompakten Einheit. Auf Wunsch liefern wir komplette Schwenkantriebssysteme – von der Drehverbindung über Vorgelege, Motor und Steuerung bis zur Inbetriebnahme.
- Lager + Antrieb
- axial · radial · Kippmoment
- komplettes Paket
- kompakt
Lager, Vorgelege, Motor und Steuerung von mehreren Lieferanten zu kombinieren, kostet Bauraum und Abstimmungsaufwand — und im Schadensfall Zeit: Wenn jeder auf den anderen verweist, steht Ihr Schwenkantrieb, bis die Verantwortungsfrage geklärt ist.
Wir liefern die Drehverbindung als abgestimmtes Schwenkantriebspaket aus einer Hand: Eine Einheit trägt axiale, radiale und Kippmomente und liefert die Drehbewegung — mit einem Ansprechpartner, auch im Servicefall.
Die Eckdaten auf einen Blick.
Richtwerte der Baureihe — die konkrete Auslegung erfolgt immer auf Ihr Lastprofil.
So arbeitet das Drehverbindungen.
Mehrere Funktionen, ein Bauteil
Die Drehverbindung trägt axiale, radiale und Kippmomente gleichzeitig — und liefert die Drehbewegung. Das spart Bauraum, Gewicht und Schnittstellen.
Komplettes Schwenkantriebspaket
Slewing Ring, passendes Vorgelege, Motor und Steuerung kommen aufeinander abgestimmt von uns — ein Ansprechpartner, eine Verantwortung.
Auf die Anwendung ausgelegt
Verzahnung innen oder außen, Dichtungskonzept und Antriebsleistung richten sich nach Last, Umgebung und Einschaltdauer Ihrer Anlage.
Wo unsere Antriebe arbeiten.
Überall, wo schwere Lasten geschwenkt oder gedreht werden müssen.
- Hafen- und Mobilkrane
- Bagger und Schwenkausleger
- Schwenkbrücken und Schleusentore
- Drehbühnen und Drehtische
- Windnachführung (Yaw)
- Sondermaschinen mit Schwenkfunktion
Das Wissen hinter der Auslegung.
Eine Drehverbindung ist die richtige Wahl, wenn:
- Lager und Antrieb in einer kompakten Einheit verschmelzen sollen,
- axiale, radiale und Kippmomente gleichzeitig wirken,
- eine Schwenk- oder Drehfunktion mit hoher Last gefragt ist,
- Bauraum, Gewicht und Schnittstellen reduziert werden sollen.
Ein Bauteil trägt drei Lastarten
Die Drehverbindung nimmt axiale und radiale Kräfte sowie Kippmomente gleichzeitig auf. Auslegungsgrößen sind Durchmesser, Bauart und das resultierende Kippmoment aus Last und Hebelarm.
Verzahnung innen oder außen
Die Antriebsverzahnung sitzt je nach Anwendung innen oder außen am Ring. Wir stimmen sie mit Vorgelege und Motor auf das geforderte Schwenkmoment und die Einschaltdauer ab.
Dichtung & Schmierung als Lebensdauerfaktor
Gerade im Außeneinsatz entscheidet das Dichtungs- und Schmierkonzept über die Lebensdauer — abgestimmt auf Umgebung, Drehzahl und Wartungsintervall.
Drehverbindung (Slewing Ring)
Großwälzlager, das axiale und radiale Kräfte sowie Kippmomente gleichzeitig aufnimmt und eine Drehbewegung ermöglicht — oft mit integriertem Antrieb.
Bauform (koaxial / parallel / Winkel)
Lage von An- und Abtrieb zueinander: koaxial (eine Achse, Planeten), parallelachsig (Stirnrad) oder im Winkel (Kegel-/Kronenrad). Sie bestimmt Bauraum, Steifigkeit und Integration.
Schmierung & Dichtung
Schmierfilm, Viskosität, Schmierstoffauswahl und Dichtungskonzept entscheiden über Lebensdauer und Wartungsaufwand — abgestimmt auf Drehzahl, Temperatur, Einbaulage und Umgebungsbedingungen.
Betriebsfaktor (Servicefaktor) KA
Sicherheitszuschlag, der Stoß- und Überlastcharakter der Anwendung berücksichtigt. Stoßbeladene Antriebe (z. B. Brecher, Scheren) brauchen einen deutlich höheren Faktor als gleichförmige Läufer.
Drehverbindungen von ATP — ausgelegt auf Ihr reales Lastkollektiv, nicht aus dem Katalog gegriffen.
Was uns von der Stange unterscheidet.
Ausgelegt auf Ihr Lastprofil
Wir rechnen jedes Getriebe auf das tatsächliche Lastkollektiv und die realen Betriebsbedingungen Ihrer Anlage – nicht allein auf eine theoretische Nennleistung.
Markenunabhängig im Service
Wir warten, reparieren und ersetzen Getriebe aller Hersteller — inklusive Reverse-Engineering von Altanlagen und Ersatzteilen nach Originalmaß oder verbesserter Auslegung.
Schnelle Unterstützung im Ernstfall
Stillstände halten sich nicht an Bürozeiten. Unsere Service-Hotline ist rund um die Uhr besetzt — wir klären die Lage, entscheiden mit Ihnen die nächsten Schritte und koordinieren sofort den Einsatz unserer Servicetechniker.
Engineering aus Österreich
Auslegung, Fertigung und Service aus einer Hand in Marchtrenk — seit 1995. Kurze Wege, feste Ansprechpartner, volle Verantwortung für das Ergebnis.
Häufige Fragen.
/ 01Liefern Sie nur den Slewing Ring oder den kompletten Antrieb?+
Auf Wunsch beides. Unsere Stärke ist das komplette Schwenkantriebspaket: Drehverbindung, abgestimmtes Vorgelege, Motor und Steuerung aus einer Hand./ 02Können Sie eine bestehende Drehverbindung ersetzen?+
Ja, markenunabhängig. Wir nehmen die vorhandene Einheit auf, ermitteln Anschlussmaße und Lastfall und liefern passenden Ersatz — bei Bedarf mit verbesserter Auslegung./ 03Welche Lasten kann eine Drehverbindung aufnehmen?+
Eine Drehverbindung trägt axiale und radiale Kräfte sowie Kippmomente gleichzeitig. Die konkreten Werte ergeben sich aus Durchmesser, Bauart und Auslegung auf Ihren Lastfall.
Ein Schwenkantrieb. Eine Verantwortung.
Beschreiben Sie Last, Durchmesser und Einschaltdauer — wir stellen Ihnen ein abgestimmtes Komplettpaket zusammen.
